Konfigurasi Static Routing 4 Router

Assalamu'alaikum

Masih bersama saya kali ini saya mau membagikan tutorial bagaimana cara konfigurasi static routing di mikrotik disini saya akan mempraktekkkan 4 buah router silahkan buat router seperti dibawah ini.

1. Pertama kita konfigurasi ip adressnya, saya kita kita sudah tahu bagaimana konfigurasi ip addressnya. Kita lanjut saja menuju ke konfigurasi static route.

2. Pertama kita mulai dari router 1 kemudian masuk ke menu IP >>>  Routes>>> add(+) kemudian tambahkan network 192.168.2.0/24, 192.168.3.0/24, 30.30.30.0/24 dan 20.20.20.0/24, 40.40.40.0/24 kemudian 30.30.30.0/24,tambahkan gatewaynya yaitu IP address yang terhubung langsung ke arah Network tujuan diatas yaitu 192.168.1.2

3. Konfigurasi semua network nya yang selain 192.168.1.0/24 dan 10.10.10.0/24 jika sudah selesaimaka tampilan tabel routing di router 1kurang lebih seperti ini

4. Kemudian konfigurasi yang sama di router di router 2 , dengan cara buka IP >>> Routes >>> kemudian tambahkan add(+) network tujuan yang ke arah router satu dan seterusnya yaitu 10.10.10.0/24 dengan gateway yang terhubung ke arah network router satu dan seterusnya yaitu 192.168.1.1

5. Kemudian tambahkan lagi network yang menuju ke router 3 dan seterusnya yaitu 30.30.30.0/24, 40.40.40.0/24, 192.168.3.0/24 dengan gateway adalah ip address yang terhubung langsung dengan network router 3 dan seterusnya yaitu 192.168.2.2

6. Sehingga jika kita selesai konfigurasi static routing di router2 maka tabel routingnya akan seperti ini

7. Kemudian kita pindah ke router 3 kita juga konfigurasi sama yang dengan konfigurasinya router 2 untuk static routingnya pertama kita konfigurasi
network yang arah router 2 dan seterusnya 10.10.10.0/0/24, 20.20.20.0/24, 192.168.1.0/24 dan gatewaynya dalah ip yang terhubungkangsung dengan router 2 dan seterusnya yaitu 192.168.2.1

8. Kemudian tambahkan network yang berada di router 4 dan seterusnya yaitu 40.40.40.0/24 dan gatewaynya adalah ip yang terhubung langseng dengan router 4 yaitu 192.168.3.2

9. Jika kita telah selesai konfigurasi Static routing di router 3 maka
tampilan di tabel routing akan begini

10. Kemudian yang terakhir tambahkan Network yang menuju router 3 dan seterusnya yaitu 30.30.30.0/24, 192.168.2.0/24, 20.20.2.0/24, 192.168.1.0/24, 10.10.10.0/24 kemudian gatewaynya adalah network yang terhubung langsung dengan router 3 dan seterusnya yaitu 192.168.3.1

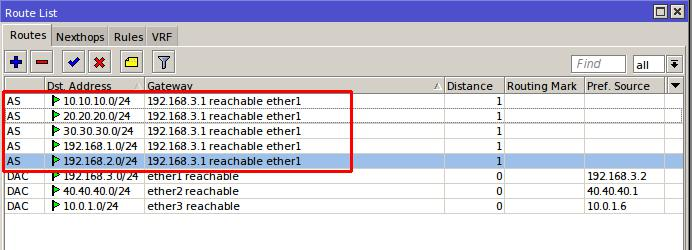

11. Kemudian jika kita telah selesai konfigurasi static routingnya maka tampilan tabel routing di router 4 kurang lebih seperti ini

12. Kemudian kita lakukan pengeceka tapi sebelum itu kita konfiugrasi ip address di masing masing pc ya. Konfigurasi IP addressnya terserah kalo saya konfigurasi IP addressnya adalah

13. Kemudian kita lakukan ping dari PC ke PC, misalnya saya ngeping dari PC1 ke PC 4 dan sebaliknya
