Konfigurasi Failover Distance Mikrotik

Sebelum kita membahas tentang Fail Over, kita membahas dulu ECMP. Mikrotik itu ECMP dibagi menjadi 2 yaitu ECMP Load balance, ECMP Load balance adalah beban untuk mengirim pake itu dibagi rata jari keduanya mendapatkan jatah yang sama, sedangkan yang satunya yaitu ECMP Fail Over. ECMP Fail over adalah metode untuk mengirim paket tetap pada 2 interface tapi tidak rata dalam arti ada yang jalur utama dan yang satunya adalah jalur cadangan atau Backup.

Tidak seperti Load balance, yaitu membagi rata jalurnya jadinya ketikan dalam pengirimannya kadang terjadi looping. Kalo Fail Over nggak kalo jalur utamanya mati maka jalur backupnya baru keluar Sebelum kita lanjut ke konfiugrasinya pertama kita harus tahu pemilihan routing itu seperti apa? Route yang utama nantinya adalah route yang jaraknya terdekat dan dintancenya kecil.

Pertama pastikan kita sudah mengkonfiugrasi proses dibawah ini. ini dikarenakan kita melanjutkan materi yang kemarin

1. Static route
2. Static Route Load balance

Kemudian jika sudah ikuti langkah langkah berikut ini.
Perlu diperhatikan bawasanya nanti disini kita akan menhapus konfigurasi static route yang network memiliki 2 gateway dan membuatnya menjadi 1 gateway. Yang kita hapus nantinya adalah network tertentu bukan network semua network. Jadi misa saya di router satu, saya akan menghapus static routing yang menuhu ke network 192.168.2.0/24 dan yang 192.168.3.0/24.

Kita cektabel routing dulu kalo saya berada di nomor 7 dan 8 yang lainnya menyesuaikan saja. Kemudian saya membuat routing static kearah network 192.168.2.0/24 dan yang 192.168.3.0/24

[admin@R1] >/ ip route
add distance=1 dst-address=192.168.2.0/24 gateway=192.168.1.2
add distance=2 dst-address=192.168.2.0/24 gateway=192.168.4.2
add distance=1 dst-address=192.168.3.0/24 gateway=192.168.4.2
add distance=2 dst-address=192.168.3.0/24 gateway=192.168.1.2

Jika sudah konfigurasi yang seperti diatas maka jika kita membukannya menggunakan winbox maka tampilannya akan seperti berikut ini

Seperti yang terlihat di tabel routing diatas yaitu ada 2 yang distancenya 1 dan 2, yang bewarna hitam dan bewarna biru. Jalur yang utama menurut tabel routing diatas adalah yang bewarna hitam atau yang memiliki distance 1 dan juga yang aktif walaupun sama- sama reachable

Selanjutanya kita akan mengkonfigurasi router 2 tepatnya yang menuju ke network 192.168.3.0/24 dan 192.168.4.0/24. Sama dengan diatas pertama kita akan menghapus dahulu routingnya

[admin@R2] > ip route remove numbers=7,8

Kemudian kita tambahkan static routenya seperti di router 1

[admin@R2] > ip route
add distance=1 dst-address=192.168.3.0/24 gateway=192.168.2.2
add distance=2 dst-address=192.168.3.0/24 gateway=192.168.1.1
add distance=1 dst-address=192.168.4.0/24 gateway=192.168.1.1
add distance=2 dst-address=192.168.4.0/24 gateway=192.168.2.2

Kemudian kita membuka winbox untuk melihat hasil konfigurasinya

Setelah di router 2 berhasil selanjutnya kita ke router 3. Konfigurasinya sama dengan router 2 dan router 3 yang membedakan hanyalah IP networknya nanti kalo yang di router 2 adalah 192.168.3.0/24 dan 192.168.4.0/24 sedangkan di router 3 adalah 192.168.1.0/24 dan 192.168.4.0/24.Oke langsung saja kita konfigurasi nya pertama kita hapus terlebih dahulu static routingnya

Kemudian setelah kita menghapusnya kita buat lagi seperti yang di router 1 dan 2

[admin@R3] > ip route
add distance=1 dst-address=192.168.1.0/24 gateway=192.168.2.1
add distance=2 dst-address=192.168.1.0/24 gateway=192.168.3.2
add distance=1 dst-address=192.168.4.0/24 gateway=192.168.3.2
add distance=2 dst-address=192.168.4.0/24 gateway=192.168.2.1

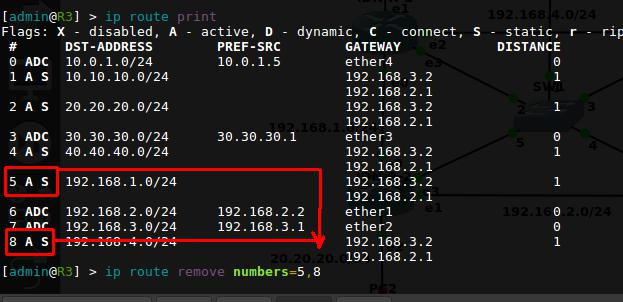

Setelah konfigurasi di router 3 selesai saatnya kita cek jalurnya seperti yang di router 1 dan 2 yaitu menggunakan Winbox



Selanjutnya yang terakhir yaitu di router 4 yaitu nanti kita akan menghapus staric routing yang ber network 192.168.1.0/24 dan 192.168.2.0/24. Tapi pertama hapus dahulu



Kemudian tambahkan Static routingnya sama dengan router diatas

[admin@R4] > ip route
add distance=1 dst-address=192.168.1.0/24 gateway=192.168.4.1
add distance=2 dst-address=192.168.1.0/24 gateway=192.168.3.1
add distance=1 dst-address=192.168.2.0/24 gateway=192.168.3.1
add distance=2 dst-address=192.168.2.0/24 gateway=192.168.4.1

Kemudian jika sudah selesai kita cek di winbox untuk router 4

Kemudian lakukan pengujian yaitu ping dari salah satu roter ke router lainnya seperti dari router 1 ke router lainnya

Ternyata pengiriman paket ke antarar router tidak terjadi masalah tapi untuk yang dari PC ke PC ? Masih ada kemungkinan looping kalo untuk anta PC untuk itu kita juga harus mengkonfigrasi fail over di network 10.10.10.0/24 , 20.20.20.0/24 , 30.30.30.0/24 dan 40.40.40.0/24 supaya tidak terjadi loopingjikan kita mengirimkan paket.

Kali ini kita akan mengkonfigurasinya di Winbox. Pertama kita konfigurasi di router 1. Buka di menu IP routes >>> doble klik pada static routing yang akan dibuat fail over kemudian klik pada kotak merah kecil yang ada di gateway recable ether 3 kemudian apply laku ok

Selanjutnya kita tambahkan pada tujuan yang sama cuman jalurnya saja yang berbeda yaitu menggunakan jaru yang kita hapus tadi (192.168.4.2) dan kita tambahkan distancenya yaitu berikan 2

Kemudian buat juga untuk yang network 40.40.40.0/24 dan 30.30.30.0/24 prosernya sama seperti yang diatas jaka sudah selesai kurang lebih hasilnya nant seperti ini

Kemudian kita konfigurasi di router 2, sama seperti router 1 konfigurasi seperti beriku buka menu IP >>> Routes >>> doble klik pada static routing yang mau dihapus

Kemudian tambahkan networkyang sama (maksudnya sama dengan yang yang kita hapus gatewaynya yaitu 10.10.10.0/24 denagn gateway 192.168.2.2 dan distance 2

Konfigurasi semuanya seperti yang diatas, gunakan jalur terdekat sebagai jalur utama. Jika konfigurasinya selesai maka tampilan tabel routing kurang lebih seperti ini

Kemudian pindah router lagi kali ini di router 3 kita konfigurasinya sama dengan yang konfigurasi atas yaitu kita harus menghapus salah satu gateway di static routingnya

Kemudian tambahkan add dan tambahkan network seperti yang diatas dan kita berikan gateway yang kita hapus tadi yaitu 192.168.3.2

Kemudian jika sudah selesai maka tampilan tabel routing kira-kira akan seperti dibawah ini
