Bissmillah,
Lab Super Cisco 5- Pada superlab kali ini kita akan membuat topology dan juga config-an dengan materi :
Pertama yang kita konfigurasikan adalah membuat Vlan, lalu kita buat DHCP pool pada Multi Layer Switch untuk diberikan secara otomatis untuk Vlan 10, 20 dan 30. Oke lalngsung saja kita konfigurasikan silahkan lihat konfigurasi dan gambar di bawah ini :
Nah, pada gambar diatas kita akan membuat Vlan nya terlebih dahulu lalu kita pindah ke MultiLayer Switch. Ikuti konfigurasi dibawah ini :
Selanjutnya kita buat DHCP untuk Vlan pada MultiLayer Switch. Cara nya :
untuk verifikasi ipdhcp pastikan setiap pc diaktifkan dhcp nya bukan static yaa.. setelah dapat ip anda baru bisa cek seperti gambar 1.7 , oke kita lanjutkan :
Sebelumnya kita buat terlebih dahulu disini kita akan membuat Vlan 40 dan 50. Oke langsung saja ke konfigurasi:
Disini kita akan membuat Vlan server pada IDN-SW3, oke langsung saja ke konfigurasinya:
Lalu, kita buat juga default-vlan nya dan juga buat DHCP Pool. Nah, caranya ikuti perintah dibawah ini :
Selanjutnya kita buat Dynamic route untuk menghubungkan seluruh perangkat. Disini kita akan menggunakan protocol routing EIGRP. Oke langsung saja ikuti gambar dibawah ini :
oke sudah selesai pastikan semua device bisa saling ping yaa.... oke sekian darisaya semoge bermanfaat dan terimakasih sudah berkunjung. jangan lupa di like kalo suka.....
Lab Super Cisco 5- Pada superlab kali ini kita akan membuat topology dan juga config-an dengan materi :
- Membuat DHCP untuk Vlan 10, 20 dan juga Vlan 30.
- Membuat metode Dynamic routing dengan menggunakan EIGRP .
- Membuat DHCP untuk Server-Server.
- Encapsulation pada router agar bisa terhubung dengan switch.
 |
| Gambar 1.0 |
Pertama yang kita konfigurasikan adalah membuat Vlan, lalu kita buat DHCP pool pada Multi Layer Switch untuk diberikan secara otomatis untuk Vlan 10, 20 dan 30. Oke lalngsung saja kita konfigurasikan silahkan lihat konfigurasi dan gambar di bawah ini :
 |
| Gambar 1.1 |
Nah, pada gambar diatas kita akan membuat Vlan nya terlebih dahulu lalu kita pindah ke MultiLayer Switch. Ikuti konfigurasi dibawah ini :
IDN-SW1(config)#vlan 10
IDN-SW1(config-vlan)#name vlan10
IDN-SW1(config-vlan)#ex
IDN-SW1(config)#vlan 20
IDN-SW1(config-vlan)#name Vlan20
IDN-SW1(config-vlan)#ex
IDN-SW1(config)#int f0/3
IDN-SW1(config-if)#switchport mode access
IDN-SW1(config-if)#switchport access vlan 10
IDN-SW1(config-if)#ex
IDN-SW1(config)#int f0/1
IDN-SW1(config-if)#switchport mode access
IDN-SW1(config-if)#switchport access vlan 20
IDN-SW1(config-if)#ex
IDN-SW1(config)#int f0/2
IDN-SW1(config-if)#switchport mode trunk
IDN-SW2(config)#vlan 10
IDN-SW2(config-vlan)#name Vlan10
IDN-SW2(config-vlan)#ex
IDN-SW2(config)#vlan 20
IDN-SW2(config-vlan)#name Vlan20
IDN-SW2(config-vlan)#ex
IDN-SW2(config)#vlan 30
IDN-SW2(config-vlan)#name Vlan30
IDN-SW2(config-vlan)#ex
IDN-SW2(config)#int f0/2
IDN-SW2(config-if)#switchport mode access
IDN-SW2(config-if)#switchport access vlan 10
IDN-SW2(config-if)#ex
IDN-SW2(config)#int f0/1
IDN-SW2(config-if)#switchport mode access
IDN-SW2(config-if)#switchport access vlan 20
IDN-SW2(config-if)#ex
IDN-SW2(config)#int f0/4
IDN-SW2(config-if)#switchport mode access
IDN-SW2(config-if)#switchport access vlan 30
IDN-SW2(config-if)#ex
IDN-SW2(config)#int f0/3
IDN-SW2(config-if)#switchport mode trunk
 |
| Gambar 1.2 |
 |
| Gambar .1.3 |
 |
| Gambar 1.4 |
Selanjutnya kita buat DHCP untuk Vlan pada MultiLayer Switch. Cara nya :
IDN-MLS1(config)#vlan 10
IDN-MLS1(config)#vlan 20
IDN-MLS1(config)#vlan 30
IDN-MLS1(config)#int vlan 10
IDN-MLS1(config-if)#ip add 10.10.10.1 255.255.255.0
IDN-MLS1(config-if)#ex
IDN-MLS1(config)#int vlan 20
IDN-MLS1(config-if)#ip add 20.20.20.1 255.255.255.0
IDN-MLS1(config-if)#ex
IDN-MLS1(config)#int vlan 30
IDN-MLS1(config-if)#ip add 30.30.30.1 255.255.255.0
IDN-MLS1(config-if)#ex
IDN-MLS1(config)#ip dhcp pool vlan10
IDN-MLS1(dhcp-config)#net 10.10.10.0 255.255.255.0
IDN-MLS1(dhcp-config)#default-router 10.10.10.1
IDN-MLS1(dhcp-config)#ex
IDN-MLS1(config)#ip dhcp pool vlan20
IDN-MLS1(dhcp-config)#net 20.20.20.0 255.255.255.0
IDN-MLS1(dhcp-config)#default-router 20.20.20.1
IDN-MLS1(dhcp-config)#ex
IDN-MLS1(config)#ip dhcp pool vlan30
IDN-MLS1(dhcp-config)#net 30.30.30.0 255.255.255.0
IDN-MLS1(dhcp-config)#default-router 30.30.30.1
IDN-MLS1(dhcp-config)#ex
IDN-MLS1(config)#ip routing
 |
| Gambar 1.4 |
 |
| Gambar 1.5 |
 |
| Gambar 1.6 |
 |
| GAmbar 1.7 |
untuk verifikasi ipdhcp pastikan setiap pc diaktifkan dhcp nya bukan static yaa.. setelah dapat ip anda baru bisa cek seperti gambar 1.7 , oke kita lanjutkan :
 |
| Gambar 1.8 |

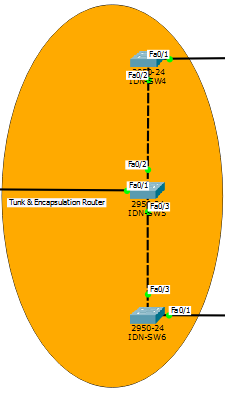

Sebelumnya kita buat terlebih dahulu disini kita akan membuat Vlan 40 dan 50. Oke langsung saja ke konfigurasi:
IDN-SW4(config)#vlan 40
IDN-SW4(config-vlan)#name vlan40
IDN-SW4(config-vlan)#ex
IDN-SW4(config)#int f0/1
IDN-SW4(config-if)#switchport mode access
IDN-SW4(config-if)#switchport access vlan 40
IDN-SW4(config-if)#ex
IDN-SW6(config)#vlan 50
IDN-SW6(config-vlan)#name vlan50
IDN-SW6(config-vlan)#ex
IDN-SW6(config)#int f0/1
IDN-SW6(config-if)#switchport mode access
IDN-SW6(config-if)#switchport access vlan 50
IDN-SW6(config-if)#ex
IDN-SW5(config)#vlan 40Sealanjutnya kita trunk agar bisa saling ter-sambung :
IDN-SW5(config-vlan)#name vlan40
IDN-SW5(config-vlan)#ex
IDN-SW5(config)#int f0/2
IDN-SW5(config-if)#switchport mode access
IDN-SW5(config-if)#switchport access vlan 40
IDN-SW5(config-if)#ex
IDN-SW5(config)#vlan 50
IDN-SW5(config-vlan)#name vlan50
IDN-SW5(config-vlan)#ex
IDN-SW5(config)#int f0/3
IDN-SW5(config-if)#switchport mode access
IDN-SW5(config-if)#switchport access vlan 50
IDN-SW5(config-if)#ex
IDN-SW4(config)#int f0/2
IDN-SW4(config-if)#switchport mode trunk
IDN-SW5(config)#int f0/1
IDN-SW5(config-if)#switchport mode trunk
IDN-SW6(config)#int f0/3
IDN-SW6(config-if)#switchport mode trunk
 |
| Gambar 1.9 |
 |
| Gambar 2.0 |
 |
| Gambar 2.1 |
 |
| Gambar 2.2 |
Dinisi kita akan mengkonfigurasikan sub interface dan juga encapsulation agar bisa saling terhubung dengan switch dan juga PC bisa dapat menggunakan gateway yang kita buat nya :
IDN-R3(config)#int f1/0.40
IDN-R3(config-subif)#encapsulation dot1q 40
IDN-R3(config-subif)#ip add 40.40.40.1 255.255.255.0
IDN-R3(config-subif)#ex
IDN-R3(config)#int f1/0.50
IDN-R3(config-subif)#encapsulation dot1q 50
IDN-R3(config-subif)#ip add 50.50.50.1 255.255.255.0
IDN-R3(config-subif)#ex
 |
| Gambar 2.3 |
Name Device
|
IP address
|
Gateway
|
IDN-PC 6
|
40.40.40.6/24
|
40.40.40.1
|
IDN-PC 7
|
50.50.50.7/24
|
50.50.50.1
|
 |
| Gambar 2.4 |
 |
| Gambar 2.5 |
Disini kita akan membuat Vlan server pada IDN-SW3, oke langsung saja ke konfigurasinya:
IDN-SW3(config)#vlan 60
IDN-SW3(config-vlan)#name server
IDN-SW3(config-vlan)#ex
IDN-SW3(config)#int f0/2
IDN-SW3(config-if)#switchport mode access
IDN-SW3(config-if)#switchport access vlan 60
IDN-SW3(config-if)#ex
IDN-SW3(config)#int f0/3
IDN-SW3(config-if)#switchport mode access
IDN-SW3(config-if)#switchport access vlan 60
IDN-SW3(config-if)#ex
IDN-SW3(config)#int f0/4
IDN-SW3(config-if)#switchport mode access
IDN-SW3(config-if)#switchport access vlan 60
IDN-SW3(config-if)#ex
 |
| Gambar 2.6 |
Lalu, kita buat juga default-vlan nya dan juga buat DHCP Pool. Nah, caranya ikuti perintah dibawah ini :
IDN-MLS2(config)#int vlan 60
IDN-MLS2(config-if)#ip add 126.126.126.1 255.255.255.0
IDN-MLS2(config-if)#ex
IDN-MLS2(config)#ip dhcp pool server
IDN-MLS2(dhcp-config)#net 126.126.126.0 255.255.255.0
IDN-MLS2(dhcp-config)#default-router 126.126.126.1
IDN-MLS2(dhcp-config)#ex
IDN-MLS2(config)#ip routing
 |
| Gambar 2.7 |
 |
| Gambar 2.8 |
Device
|
Interfaces
|
IP Address
|
Gateway
|
IDN-MLS1
|
Fa0/1
|
111.111.111.1/24
|
N/A
|
IDN-MLS1(config)#router eigrp 1
IDN-MLS1(config-router)#net 111.111.111.0
IDN-MLS1(config-router)#net 10.10.10.0
IDN-MLS1(config-router)#net 20.20.20.0
IDN-MLS1(config-router)#net 30.30.30.0
IDN-MLS1(config-router)#ex
 |
| Gambar 2.9 |
Device
|
Interfaces
|
IP Address
|
Gateway
|
IDN-R1
|
Fa2/0
|
111.111.111.2/24
|
N/A
|
Fa1/0
|
12.12.12.1/24
|
IDN-R1(config)#router eigrp 1Nah, sekarang kita pindah ke IDN-R2 :
IDN-R1(config-router)#net 111.111.111.0
IDN-R1(config-router)#net 12.12.12.0
IDN-R1(config-router)#ex
 |
| Gambar 3.0 |
Device
|
Interfaces
|
IP Address
|
Gateway
|
IDN-R2
|
Fa1/0
|
12.12.12.2/24
|
N/A
|
Fa2/0
|
23.23.23.2/24
| ||
Fa0/0
|
60.60.60.2/24
| ||
IDN-Server4
|
N/A
|
60.60.60.1/24
|
60.60.60.2
|
IDN-R2(config)#router eigrp 1
IDN-R2(config-router)#net 12.12.12.0
IDN-R2(config-router)#net 23.23.23.0
IDN-R2(config-router)#net 60.60.60.0
IDN-R2(config-router)#ex
 |
| Gambar 3.1 |
Device
|
Interfaces
|
IP Address
|
Gateway
|
IDN-R3
|
Fa0/0
|
203.203.203.3/24
|
N/A
|
Fa2/0
|
23.23.23.3/24
|
IDN-R3(config)#router eigrp 1
IDN-R3(config-router)#net 203.203.203.0
IDN-R3(config-router)#net 50.50.50.0
IDN-R3(config-router)#net 40.40.40.0
IDN-R3(config-router)#net 23.23.23.0
IDN-R3(config-router)#ex
 |
| Gambar 3.2 |
Device
|
Interfaces
|
IP Address
|
Gateway
|
IDN-MLS2
|
Fa0/2
|
203.203.203.2/24
|
N/A
|
IDN-MLS2(config)#router eigrp 1
IDN-MLS2(config-router)#net 126.126.126.0
IDN-MLS2(config-router)#net 203.203.203.0
IDN-MLS2(config-router)#ex
 |
| Gambar 3.3 |
 |
| Gambar 3.4 |
oke sudah selesai pastikan semua device bisa saling ping yaa.... oke sekian darisaya semoge bermanfaat dan terimakasih sudah berkunjung. jangan lupa di like kalo suka.....
